Toimintokuvaus

Orientointijärjestelmän tehtävänä on selvittää syötteenään saamien elektronimikroskooppikuvien orientaatio annettuun kolmiulotteiseen malliin nähden. Kuvien orientaatio selvitetään laskemalla mallista kaksiulotteisia projektioita ja vertaamalla kuvia niihin. Koska kuvissa esiintyy huomattavan paljon kohinaa ja malli ei välttämättä vastaa kovinkaan tarkoin kuvassa olevaa objektia, ei voida olettaa että mikään mallista laskettu kaksiulotteinen projektio sopisi läheskään täydellisesti elektronimikroskooppikuvaan. Tästä syystä järjestelmä tulostaa (epäselvissä tilanteissa) kutakin kuvaa kohden useita orientaatiovaihtoehtoja sekä hyvyysinformaatiota, joka kuvaa sitä kuinka hyvin kuva missäkin orientaatiossa sopii malliin.

Orientointiin käytettävistä algoritmeista päätetään tarkemmin vasta suunnitteluvaiheessa. Tämän dokumentin luvussa on kuitenkin oletettu, että orientointiin käytetään algoritmia, joka ensin laskee kolmiulotteisesta mallista projektioita astein välein (kahden akselin ympäri kierrettynä) ja vertaa sitten saatuja projektioita elektronimikroskooppikuviin (kiertäen vertailun yhteydessä projektioita asteen välein tasossa).

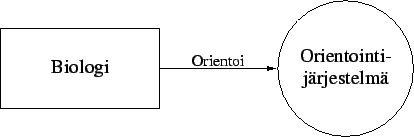

Figure: Tietovuokaavio
