Titokoneen käyttöohje

Sisällysluettelo

  1. Yleiskuva
  2. Titokoneen asennusohjeet
  3. Järjestelmän toiminnot
  4. TTK-91-konekieli
  5. Järjestelmän hienosäätö ja laajentaminen
  6. Virhetilanteita

1. Yleiskuva

Titokone on konekielisimulaattori, jonka tarkoituksena on näyttää, kuinka symbolisen konekielen suoritus etenee yksinkertaisella prosessorilla.

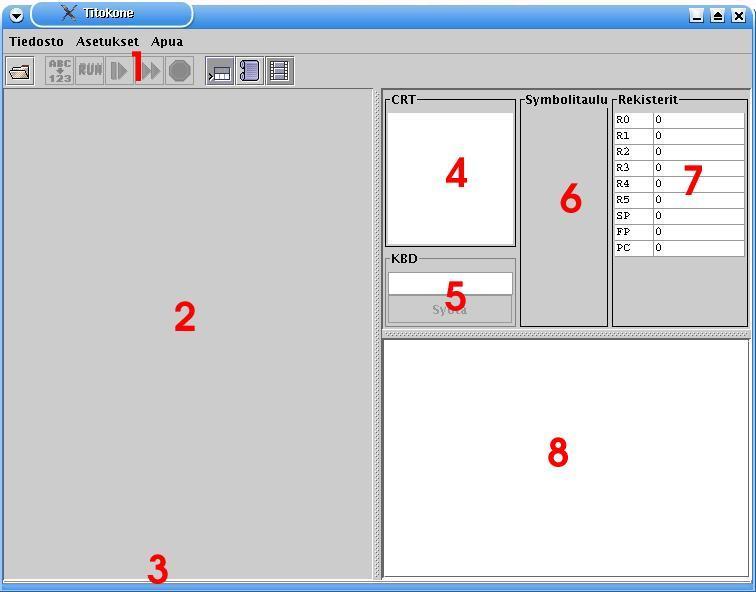

Järjestelmän perusnäkymä, jossa eri osiot numeroitu
  1. Valikot

  2. Koodi-ikkuna

  3. Tilatiedot

  4. Näyttö

  5. Näppäimistösyötteet

  6. Symbolitaulu

  7. Rekisterit

  8. Kommentti-ikkuna

2 Titokoneen asennusohjeet


Jos olet jo asentanut Titokoneen, siirry suoraan Titokoneen toimintoihin.

2.1 Javan hakeminen ja asennus

Titokone on Javalla toteutettu TTK-91-konekielisimulaattori. Tarvitset sitä käyttääksesi Javan virtuaalikoneen (vähintään version 1.4.2) koneellesi. Javan virtuaalikoneen Sunin implementaation voi ladata osoitteesta http://java.sun.com. Seuraa siellä annettuja asennusohjeita.

Sunin Java-sivuilta on joskus hieman hankala löytää hakemaansa. Jos haluat asentaa pelkän virtuaalikoneen, haluat "JRE"-paketin, jos taas haluat myös kehitysympäristön tehdäksesi omia Java-ohjelmiasi (tai esimerkiksi uusia käännöksiä Titokoneeseen), haluat todennäköisesti "SDK"-pakkauksen. Tätä kirjoitettaessa J2SE:n versiot 1.4.2, sekä SDK:nä että JRE:nä (2 on alustan järjestysnumero, versionumero on erikseen), voi ladata sivulta http://java.sun.com/j2se/1.4.2/download.html.

Huomaa, että Helsingin yliopiston tietojenkäsittelytieteen laitoksella on jo valmiiksi asennettuna Java SDK 1.4.2 (tai uudempi versio), joten Javan asennus on vain tarpeen jos haluat käyttää Titokonetta esimerkiksi kotikoneellasi.

2.2 Titokoneen hakeminen

Titokoneen voi hakea Tietokoneen toiminta -kurssin kotisivun kautta. Sivut ovat tällä hetkellä osoitteessa http://www.cs.helsinki.fi/teemu.kerola/tito/. Voit joko hakea suoraan JAR-paketin, joka sisältää Titokoneen (titokone.jar), tai ZIP-tiedoston, joka sisältää JAR-paketin, hieman ohjeita ja apuskriptejä.

2.3 Titokoneen asennus

Pika-asennus (Windows, Linux, jne)

Jos JAR-paketit ovat sinulle jo tuttuja, riittää jos haet titokone.jar-tiedoston. (JAR on pakettitiedostomuoto; jos Windowsissasi on päiväntasainen versio WinZipistä, se osannee myös avata paketin jos näin haluat. Linuxissa komento jar avaa paketin, ks. alla.) Sen kummempaa asennusta ei tarvita, voit ajaa jar-tiedoston suoraan. Esimerkiksi Windowsissa sinun tarvitsee vain suorittaa komento

java.exe -jar titokone.jar
hakemistossa, johon tallensit titokone.jar -paketin. Vastaavastaa ohjelman. Tähän mennessä sinulla tulisi olla Java asennettuna ja suorituspolullasi.

Melko nopea asennus Windowsissa

Hae titokone.zip ja avaa paketti haluamaasi kohdehakemistoon. Paketti luo avautuessaan alihakemiston titokone. Vaihda sitten tähän alihakemistoon ja tuplaklikkaa titokone-nimistä BAT-tiedostoa (MS-DOS Batch). Titokone.bat erottuu titokone.jar-tiedostosta ikoninsa perusteella; titokone.jar näyttää yleensä keltaiselta joltakin ruuvipuristimessa, kun taas titokone.bat näyttää enemmänkin hammasrattaalta ohjelmaikkunassa. Titokone.sh, käynnistyskripti Linux-koneita varten, on todennäköisesti Windowsin tuntematon tiedostotyyppi.

Jos BAT-tiedostot eivät enää toimi Windowsin versiossa MEGASUPERHYPER (testasimme niitä Windows XP:hen asti), lienee siellä kuitenkin vielä tuki komennon 'java.exe -jar C:\polku\hakemistoon\titokone\titokone.jar' ajamiseksi käynnistysvalikon kautta. Korvaa C:\polku\hakemistoon\titokone oikealla polulla, jolta titokone.jar löytyy.

Melko nopea asennus Linuxissa

Hae titokone.zip ja avaa se (esim. gunzip titokone.zip) valitsemassasi kohdehakemistossa. (Paketti luo avautuessaan alihakemiston 'titokone'.) Ohjelman ajaaksesi avaa terminaali-ikkuna, vaihda avautuneesta paketista luotuun titokone-hakemistoon ja aja komento

java -jar titokone.jar

Jos kirjoittaminen on rasittavaa, ZIP-paketissa on myös titokone.sh-aloitusskripti. Voit uudelleennimetä skriptin haluamaasi muotoon (esim. tk), jonka jälkeen riittää pelkkä komento ./tk (tai, jos et nimeä tiedostoa uudelleen, ./titokone.sh). Skripti ei vaihda työhakemistoa, joten joko sinun tulee säilyttää se samassa hakemistossa titokone.jar-paketin kanssa tai muokata sitä.

Jar-paketin avaaminen (lähinnä jatkokehittäjiä kiinnostavaa)

Halutessasi voit avata jar-paketin:

  Windowsissa: Paketti on varmaankin helpointa avata käyttämällä
               WinZipiä tai vastaavaa paketinkäsittelyohjelmaa.

  Linuxissa: jar -xvf titokone.jar

Jar-paketti sisältää mm. lähdekooditiedostoja, esimerkiksi koska haluat lisätä uuden kielitiedoston (ks. mukana tuleva käyttöohjeen käännösten lisäysohjeet), huomaa että luokkatiedostot ovat osa Java-pakettia (tarkemmin ottaen kolmea pakettia). Käynnistääksesi muokatun ohjelman vaihda paketin juurihakemistoon (jossa 'fi'-alihakemisto on) ja aja seuraava komento:

  Windowsissa: java.exe fi.hu.cs.titokone.Titokone

  Linuxissa: java fi.hu.cs.titokone.Titokone

Luokkien javadocit ovat hakemistossa javadoc/. Jotta voit kääntää java-tiedostoja (esimerkiksi lisätessäsi uuden kielen), tarvitset Javan SDK-pakkauksen, JRE ei tähän riitä.


3. Järjestelmän toiminnot


Kuva avaa-painikkeesta

3.1 TTK-91-ohjelman avaaminen


Kuva avaa-painikkeesta

Uuden tiedoston avaaminen tapahtuu painamalla avaa-pikakuvaketta tai valitsemalla valikosta Tiedosto --> Avaa. Valinnan seurauksena avautuu tiedostonäkymä. Tiedoston voi avata myös näppäinyhdistelmällä CTRL+O.

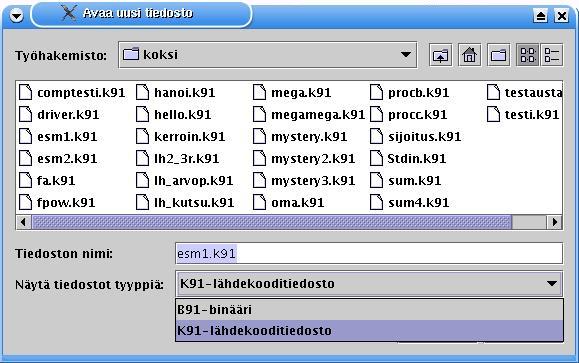

Tiedostonäkymä

Tiedostonäkymä näyttää nykyhakemiston tiedostot valitun päätteen mukaan. Näytettävät tiedostotyypit erotellaan päätteen mukaan: k91-pääte tarkoittaa lähdekooditiedostoa ja b91-pääte binääritiedostoa.


3.2 Lähdekoodin muokkaaminen

Lähdekoodia on mahdollista muokata Titokoneessa seuraavasti:

Suosittelemme kuitenkin tiedostojen muokkausta erillisessä ohjelmassa. Joskus on käynyt niinkin, että muokkauksen tulos on tallentunut toiseen, hetki sitten avattuun k91-tiedostoon. Ks. vastaava virhetilannekuvaus.
Kuva käännä-painikkeesta

3.3 TTK-91-ohjelman kääntäminen

Kuva käännä-painikkeesta

Titokoneen käännös on kaksivaiheinen: ensin tehdään syntaksitarkistus ja luodaan symbolitaulu. Toisella kierroksella muodostetaan objektikoodi. Kääntäminen aloitetaan painamalla käännä-pikakuvaketta tai valitsemalla valikosta Tiedosto --> Käännä. Kääntäminen toteutetaan käännösasetusten mukaisesti, joko pysähdellen tai kerralla loppuun asti kääntäen. Ohjelman kääntäminen voidaan aloittaa myös näppäinyhdistelmällä CTRL-K.


Toiminnot kääntämisen aikana
Kuva kelaa-painikkeesta

Jatka askel eteenpäin: Riveittäin etenevää kääntämistä voi jatkaa tätä nappia tai rivinvaihtoa painamalla askel kerrallaan, edeten seuraavaan tapahtumaan asti.

Kuva Fast forward -painikkeesta

Jatka loppuun asti: Halutessaan käyttäjä voi suorittaa käännöksen kerralla loppuun. Tämä ei muuta riveittäin käännöksen asetusta, vaan vain yliajaa sen tämän käännöksen osalta.

Kuva stop-painikkeesta

Pysäytä: käännös voidaan pysäyttää painamalla pysäytä-nappia. Näkymä pysyy siinä tilassa, missä se oli, kunnes Jatka-nappia painetaan.


Käännöksen tapahtumatyypit

Tapahtumatyypeillä tarkoitetaan kääntäjän reagointia lähdekoodin sisältöön. Riviä kommentoidaan ja/tai riville pysähdytään asetusten mukaisesti.

Ensimmäinen kierros:

Toinen kierros:

Käännöksen valmistuminen:


3.4 Käännösasetukset

Käännösasetukset valikosta

Käännöksen aikaisia asetuksia voi muuttaa valitsemalla valikosta Asetukset --> Muokkaa käännösasetuksia.

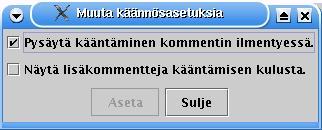

Käännösasetukset

Käännösasetuksilla voidaan vaikuttaa käännöksen etenemistapaan ja kommentointiin.

  • Jos 'Pysäytä kääntäminen kommentin ilmestyessä' on valittuna, käännös etenee askelittain. Käännös jää odottamaan käyttäjältä esimerkiksi Jatka-napin painallusta.
  • Jos 'Näytä lisäkommentteja kääntämisen kulusta' on valittuna, rivin kääntämisestä ilmestyy lisäkommentteja kommentti-ikkunaan.
  • Asetusten muutokset tulevat voimaan painamalla 'aseta'-painiketta. Jos painat 'sulje'-painiketta tätä ennen, muutokset peruuntuvat.

3.5 TTK-91-ohjelman lataaminen

Ohjelman lataaminen tapahtuu automaattisesti


Kuva suorita-painikkeesta

3.6 TTK-91-ohjelman suoritus

Ohjelman suoritus valikosta K91-tiedoston käännöksen tai b91-tiedoston avaamisen seurauksena ohjelma ladataan muistiin ja on valmis suoritettavaksi. Suoritusnäkymässä koodi-ikkuna on jaettu kahteen osaan, koodi- ja data-alueeseen. On kuitenkin syytä huomioida, että Titokoneen muisti on todellisuudessa yhtenäinen alue; muistialueen jako kahteen osaan on toteutettu käytettävyyssyistä. Suoritus aloitetaan painamalla suorita-pikakuvaketta tai valitsemalla valikosta Tiedosto --> Aja. Suoritus toteutetaan suoritusasetusten mukaisesti joko pysähdellen tai kerralla loppuun asti suorittaen, animoiden tai ei. Suoritus voidaan aloittaa myös näppäinyhdistelmällä CTRL-B.

Toiminnot suorituksen aikana
Kuva jatka-painikkeesta

Jatka askelittain: ohjelman ajaminen voidaan tehdä rivi kerrallaan.

Kuva jatka loppuun -painikkeesta

Jatka: halutessaan käyttäjä voi suorittaa ohjelman loppuun pysähtelemättä.

Kuva stop-painikkeesta

Pysäytä: suoritus voidaan pysäyttää painamalla pysäytä-nappia.


3.7 Suoritusasetukset

Suoritusasetukset valikosta

Suoritusasetuksia pääsee vaihtamaan valitsemalla valikosta Asetukset --> Muuta suoritusasetuksia.

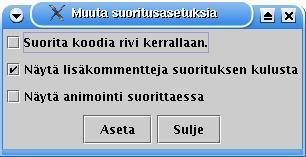

Suoritusasetukset

Suoritusasetukset ovat melko pitkälti vastaavat käännösasetusten kanssa; lisätoimintona on animointi.

  • Ohjelmakoodia voidaan suorittaa rivi kerrallaan
  • Lisäkommentteja voidaan näyttää kommentti-ikkunassa(8)
  • Animointi-ikkuna näyttäminen voidaan kytkeä päälle tai pois
  • Kun animointi on päällä, riveittäin suoritus menee automaattisesti päälle.
  • Asetusten muutokset tulevat voimaan painamalla 'aseta'-painiketta.

Suoritusasetuksia on mahdollista muuttaa myös suoraan pikakuvakkeista:

Riveittäin suoritus

Riveittäin suorituksen kytkeminen päälle tai pois.

Suorituksen kommentointi

Suorituksen lisäkommentoinnin kytkeminen päälle tai pois.

Animointi

Animointi-ikkunan näyttämisen kytkeminen päälle tai pois.


3.8 Animointi

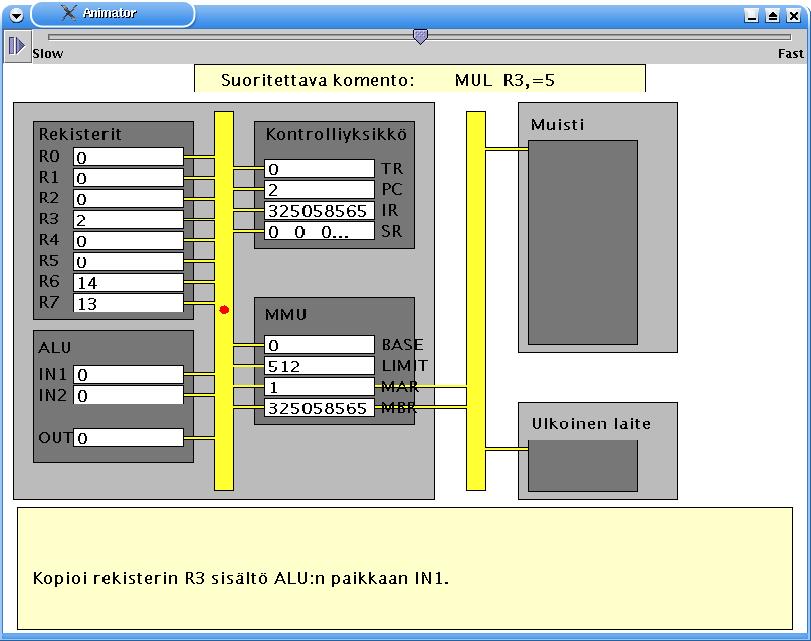

Kuva animaattorista
  • Animaattori esittää konekielisen käskyn suorituksen prosessorilla.
  • Ruudun yläreunassa näkyy symbolinen käskymuoto kun käsky on tulkittu IR:ssä.
  • Ruudun alareunassa näkyvät kommentit suorituksen etenemisestä.
  • Kontrollia ja menevää dataa kuvaa punainen pallo, joka etenee väylää pitkin.
  • SVC-komentoja ei animoida.
  • Luettaessa laitteelta MAR:iin ladataan koko käsky, ei pelkkää muistiviitettä; esitystapa eroaa hieman oikeiden koneiden toiminnasta.

3.9 STDIN- ja STDOUT-tiedostojen valinta

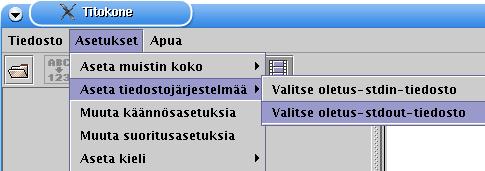

STDIN- ja STDOUT-tiedostojen valinta
  • STDIN ja STDOUT -oletustiedostoina ovat tiedostot 'stdin' ja 'stdout' käyttäjän työhakemistossa.
  • Tiedostoja voidaan vaihtaa valitsemalla valikosta Asetukset --> Aseta tiedostojärjestelmä
  • Tiedostot voidaan määrittää myös lähdekoodissa def-valekäskyllä.
  • Lisätietoa oletustiedostojen määrittelystä löytyy kohdasta asetustiedostot.

3.10 Muistin tyhjentäminen

Muistin tyhjentäminen

Titokoneen muistin voi tyhjentää valikosta valitsemalla Tiedosto --> Tyhjennä muisti. Muistin tyhjentämisen lisäksi toiminnolla voidaan tyhjentää lähdekoodinäkymä. Jos toimintoa käytetään käännös- tai ajovaiheessa, kyseinen toiminto keskeytyy ja ruudulle palautetaan avausnäkymä, jossa rekisterit, symbolitaulu ja koodinäkymä on tyhjennetty. Muistin tyhjennys voidaan tehdä myös näppäinyhdistelmällä CTRL-E.

Ellei muistia tyhjennetä tai sen kokoa muuteta, aiempien ohjelmien jäljet jäävät muistiin. Niiden symboliset muodot piilotetaan selkeyden vuoksi. Jos ohjelma lukee muistipaikasta tai rekisteristä ennen kuin tallentaa sinne jotakin, tulos voi olla jotakin muuta kuin 0.


3.11 Muistin koon vaihtaminen

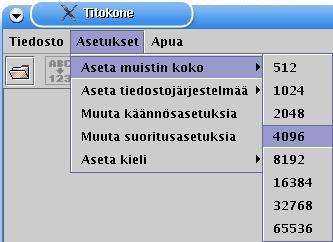

Muistin koon vaihtaminen valikosta

Titokoneen muistin kokoa on mahdollista muuttaa valitsemalla valikosta Asetukset --> Aseta muistin koko. Muistin kokovaihtoehtoja on kahdeksan erilaista 512 rivistä 65536 riviin asti. Kun uusi muistin koko asetetaan, koodinäkymä tyhjennetään ja näkyville palautetaan avausnäkymä.

Kun muistin koko ylittää 32768 riviä, loppupään riveihin ei voida viitata suoraan koodista, sillä vakio-osaan ei mahdu 32768:aa suurempia lukuja. Sen sijaan esimerkiksi riville 32768+500 voidaan viitata seuraavalla koodinpätkällä:

   LOAD R1, =32768 ; Ladataan maksimivakio rekisteriin
   LOAD R2, 500(R1) ; Ladataan rivin 32768+500 sisältö R2:een.

Arvon voi myös tallentaa EQUn tai DC:n avulla, koska niiden maksimiarvot ovat suuremmat. Rekisterit ovat kaikki 32-bittisiä muistirivien tapaan, vaikka komentojen osoiteosaan ei 16 bittiä enempää mahdukaan.


3.12 Käyttöliittymän kielen vaihtaminen

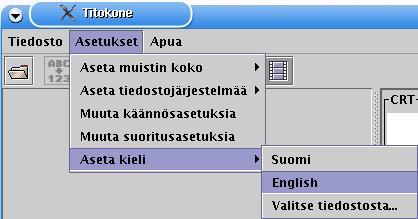

Kieliasetukset

Titokoneen käyttöliittymässä on mahdollista vaihtaa kieliasetuksia. Kieli valitaan valikosta Asetukset --> Aseta kieli. Oletuskielinä ovat suomi ja englanti. Kielen voi vaihtaa suoraan lennosta, lähes riippumatta käyttöliittymän muista toiminnoista. Jos käyttäjä on määritellyt oman kielitiedoston, hän voi joko valita sen luettelosta lisättyään sen kieliasetustiedostoon tai valita sen erillisestä tiedostosta. Kieliasetustiedostoon lisätyt kielet tulevat näkyville 'Aseta kieli' -valikon alle. Erillisessä tiedostossa olevan kielitiedoston avaaminen onnistuu valikon kohdasta 'Valitse tiedostosta...'. Jos kielitiedosto on oikeaa muotoa, kieli vaihtuu välittömästi. Jos tietyn tekstin käännösvastine puuttuu kielitiedostosta, käytetään käyttöliittymässä oletuskieltä, englantia, kyseisen tekstin kohdalla. Lisäohjeita uuden kielen lisäämiseen löytyy kohdasta Uuden kielen tukeminen.


4. TTK-91-konekieli


4.1 Yhteenveto TTK-91-käskyistä


+--------------------------------------------------------------------+
|    Käskykoodi    ¦  Rj ¦ M ¦  Ri ¦      osoiteosa ADDR             |
|    8 bittiä      ¦  3  ¦ 2 ¦  3  ¦         16 bittiä               |
+--------------------------------------------------------------------+
31               24 23           16 15                               0

Symbolisessa konekielessä käskyt esitetään muodossa

VIITE  OPER Rj,M ADDR(Ri)

missä  OPER    käskyn symbolinen nimi
       Rj      ensimmäinen operandi (rekisteri R0..R7)
       M       osoitusmoodi:
               =   välitön operandi
                   suora osoitus (tyhjä, ei siis merkitä)
               @   epäsuora osoitus
       ADDR    osoiteosa (muistiosoite tai vakio)
       Ri      mahdollinen indeksirekisteri (rekisteri R0..R7)

Jos jollakin käskyn osalla ei ole merkitystä, sen voi jättää merkitsemättä. Käskyn eteen voi laittaa viitteeksi symbolisen osoitteen, jonka tulee sisältää vähintään yksi muu kuin numeromerkki. Kelvollisia merkkejä A-Ö, 0-9 ja _. Vain 8 ensimmäistä merkkiä on merkitseviä.

Lähes kaikille käskyille on käytettävissä seuraavat muodot:

   OPER Rj,ADDR        suora muistiosoitus
   OPER Rj,=ADDR       välitön operandi
   OPER Rj,@ADDR       epäsuora muistiosoitus
   OPER Rj,ADDR(Ri)    indeksoitu osoitus
   OPER Rj,=ADDR(Ri)   indeksoitu välitön osoitus
   OPER Rj,@ADDR(Ri)   indeksoitu epäsuora muistiosoitus
   OPER Rj,Ri          suora rekisteriosoitus

Poikkeuksia ovat:

    STORE           jälkimmäinen operandi on aina kohdeosoite,
                    ei voi olla rekisteri, tai vakio.
    POP             Jälkimmäisen operandin tulee aina olla rekisteri
    HYPPYKÄSKYT     jälkimmäinen operandi on aina kohdeosoite,
                    ei voi olla vakio
                    tilarekisteriä tutkivissa käskyissä on ensimmäinen
                    operandi merkityksetön
    NOP             operandeilla ei merkitystä

4.2 TTK-91 symbolisen konekielen käskyt

Tiedonsiirtokäskyt:

LOAD   vie jälkimmäisen operandin arvon rekisterin Rj arvoksi.
STORE  talleta rekisterissä Rj oleva  kokonaisluku jälkimmäisen operan-
       din arvoksi.
IN     lukee jälkimmäisenä operandina kerrotulta laitteelta kokonaislu-
       vun rekisteriin Rj (näppäimistöltä esim IN R1,=KBD)
OUT    tulostaa rekisterissä Rj olevan kokonaisluvun jälkimmäisenä
       operandina kerrotulle laitteelle (näytölle esim. OUT R1,=CRT)

Aritmeettiset ja loogiset käskyt:

ADD    (add) lisää rekisterissä Rj olevaan lukuun  jälkimmäisen operan-
       din arvon.
SUB    (subtract) vähennä rekisterissä Rj olevasta luvusta  jälkimmäisen
       operandin arvon.
MUL    (multiply) kerro rekisterissä Rj oleva luku  jälkimmäisen operan-
       din arvolla.
DIV    (divide) jaa rekisterissä Rj oleva luku jälkimmäisen operandin
       arvolla. Jakolaskussa vain kokonaisosalla on merkitystä.
MOD    (modulo) jaa rekisterissä Rj oleva luku  jälkimmäisen operandin
       arvolla. Jakolaskussa vain jakojäännösosalla on merkitystä.

AND    (boolean AND) looginen JA-operaatio Rj:n ja jälkimmäisen
       operandin arvon välillä.
OR     (boolean OR) looginen TAI-operaatio Rj:n ja jälkimmäisen
       operandin arvon välillä.
XOR    (boolean XOR) looginen poissulkeva TAI-operaatio Rj:n ja
       jälkimmäisen operandin arvon välillä.
SHL    (shift left) siirrä rekisterin Rj bittejä vasemmalle toisen
       operandin ilmoittama määrä. Täytä oikeaa päätä 0-biteillä.
SHR    (shift right) kuten SHL, mutta siirrä oikealle.
SHRA   (arithmetic shift right) kuten SHR, mutta säilyttäen etumerkin
       (täytä vasenta päätä etumerkkibitillä).

COMP   (compare) vertaa ensimmäisen operandin arvoa toisen operandin
       arvoon ja aseta vertailun tulos tilarekisterin bitteihin SR
       L=pienempi, E=yhtäsuuri, G=suurempi.

Haarautumiskäskyt:

JUMP   (unconditional jump) ehdoton hyppy toisen operandin ilmaisemaan
       kohdeosoitteeseen.

JNEG   (jump if negative) jos Rj < 0, niin hyppää jälkimmäisenä operan-
       dina olevaan osoitteeseen, muuten jatka seuraavasta käskystä.
JZER   (jump if zero)         jos Rj = 0
JPOS   (jump if positive)     jos Rj > 0
JNNEG  (jump if not negative) jos Rj >= 0
JNZER  (jump if not zero)     jos Rj <> 0
JNPOS  (jump if not positive) jos Rj <= 0

JLES   (jump if less) jos tilarekisterin SR bitti L asetettu, niin
       hyppää jälkimmäisenä operandina olevaan osoitteeseen, muuten
       jatka seuraavasta käskystä (käyttö COMP-käskyn yhteydessä).
JEQU   (jump if equal)         jos bitti E asetettu
JGRE   (jump if greater)       jos bitti G asetettu
JNLES  (jump if not less)      jos bitti E tai G asetettu
JNEQU  (jump if not equal)     jos bitti L tai G asetettu
JNGRE  (jump if not greater)   jos bitti L tai E asetettu

Pinokäskyt:

Käskyn ensimmäinen operandi rekisteri Rj osoittaa pinon huipulle pinon päällimmäiseen alkioon. Pino-osoittimena käytetään tavallisesti rekisteriä SP (eli R6).

PUSH   Kasvata pino-osoittimen Rj arvoa yhdellä ja vie jälkimmäinen
       operandi pinon päällimmäiseksi alkioksi.

POP    Poista pinosta päällimmäinen alkio ja vie se jälkimmäisenä
       operandina kerrottuun rekisteriin (HUOM: aina rekisteri).
       Vähennä pino-osoittimen Rj arvoa yhdellä.

PUSHR  Vie pinoon rekisterit R0, R1, R2, R3, R4, R5 ja R6 (SP) tässä
       järjestyksessä. Ennen kunkin rekisterin vientiä kasvata pino-
       osoittimen Rj arvoa yhdellä.

POPR   Nouda pinosta arvot rekistereihin R6 (SP), R5, R4, R3, R2, R1 ja
       R0 tässä järjestyksessä. Jokaisella noudolla hae ensin arvo
       pino-osoittimen Rj osoittamasta kohdasta kyseiseen rekisteriin
       ja sen jälkeen vähennä pino-osoittimen Rj arvoa yhdellä.

Aliohjelmakäskyt:

CALL   (call procedure) aliohjelmakutsu, eli kontrollin siirto toisen
       operandin ilmoittamaan osoitteeseen. Tallettaa paluuosoitteen
       pinoon, jonka huipulle osoittaa Rj.
EXIT   palaa aliohjelmasta kutsua seuraavaan käskyyn. Paluuosoite löytyy
       pinosta, jonka huipulle osoittaa Rj. Jälkimmäisenä operandina
       pinossa välitettyjen parametrien lukumäärä.

Systeemikutsut:

SVC    (supervisor call) käyttöjärjestelmän palvelurutiinin kutsu.
       (systeemikutsu). Ensimmäisenä operandi pinon huippu Rj ja toisena
       operandina palvelun numero. Palvelurutiinikutsut ovat erikoisia
       kutsuja ennalta määrättyihin aliohjelmiin. Rutiinien koodi on
       näkymättömissä, koodialueen "ulkopuolella".

       Palvelunumeroita:

       HALT : Lopettaa ohjelman suorituksen.
       TIME : Antaa kellonajan. Pinossa välitettävä osoitteet, jonne
              halutaan tunnit, minuutit, sekunnit (HUOM: järjestys!).
       DATE : Antaa päiväyksen. Pinossa välitettävä osoitteet, jonne
              halutaan vuosi, kuukausi ja päivä. (HUOM: järjestys!).
       READ : Lukee kokonaisluvun. Pinossa välitettävä osoite, jonne
              luku halutaan luettavan.
       WRITE: Kirjoittaa kokonaisluvun. Pinossa välitettävä tulostettava
              arvo.

Muita:

NOP    (no operation) ei toimintaa

4.3 TTK-91-konekielen käskykoodit

   Käsky     Binääri   Desimaali Heksadesimaali

   NOP       0000 0000     0        00

   STORE     0000 0001     1        01
   LOAD      0000 0010     2        02
   IN        0000 0011     3        03
   OUT       0000 0100     4        04

   ADD       0001 0001    17        11
   SUB       0001 0010    18        12
   MUL       0001 0011    19        13
   DIV       0001 0100    20        14
   MOD       0001 0101    21        15

   AND       0001 0110    22        16
   OR        0001 0111    23        17
   XOR       0001 1000    24        18
   SHL       0001 1001    25        19
   SHR       0001 1010    26        1A
   SHRA      0001 1011    27        1B

   COMP      0001 1111    31        1F

   JUMP      0010 0000    32        20
   JNEG      0010 0001    33        21
   JZER      0010 0010    34        22
   JPOS      0010 0011    35        23
   JNNEG     0010 0100    36        24
   JNZER     0010 0101    37        25
   JNPOS     0010 0110    38        26

   JLES      0010 0111    39        27
   JEQU      0010 1000    40        28
   JGRE      0010 1001    41        29
   JNLES     0010 1010    42        2A
   JNEQU     0010 1011    43        2B
   JNGRE     0010 1100    44        2C

   CALL      0011 0001    49        31
   EXIT      0011 0010    50        32
   PUSH      0011 0011    51        33
   POP       0011 0100    52        34
   PUSHR     0011 0101    53        35
   POPR      0011 0110    54        36

   SVC       0111 0000   112        70

4.4 TTK-91-koneen ennalta määrätyt symbolit

Näitä symboleja voi käyttää TTK-91-ohjelmassa niitä erikseen määrittelemättä.

Symboli         Arvo
--------------------
CRT             0
KBD             1
STDIN           6
STDOUT          7
HALT            11
READ            12
WRITE           13
TIME            14
DATE            15

4.5 Kääntäjän ohjauskäskyt (valekäskyt)

Kääntäjän ohjauskäskyt antavat ohjeita symbolisen konekielen kääntäjälle. Ne EIVÄT ole varsinaisia symbolisen konekielen käskyjä.

tunnus EQU arvo

Samaistuskäsky EQU määrittelee symboliselle tunnukselle kokonaislukuar- von. Tunnusta voi käyttää käskyn ADDR -kentässä, jolloin se käsitellään kuten vastaavaan paikkaan kirjoitettu "arvo".

tunnus DC arvo

Muistinvarauskäsky DC (data constant) varaa yhden muistisanan vakiota varten, samaistaa varatun muistipaikan osoitteen ja symbolisen osoitteen "tunnus" sekä asettaa varatun muistipaikan sisällöksi luvun "arvo". Tunnusta voi käyttää käskyn ADDR-kentässä kuten muistiosoitetta.

tunnus DS koko

Muistinvarauskäsky DS (data segment) varaa muistialueen, jonka koko on "koko" (sanoina) ja samaistaa varatun muistialueen alkuosoitteen ja symbolisen osoitteen "tunnus". Käytetään globaalien muuttujien tilanvaraukseen. Tunnusta voi käyttää käskyn ADDR -kentässä kuten muistiosoitetta.

asetus DEF merkkijono

DEF muuttaa TTK-91-koneen tiedostojärjestelmän simulointiasetuksia. Merkkijonon 'merkkijono' tulee olla absoluuttinen tiedostopolku.

Esimerkkejä:

  STDIN DEF /home/myuser/ttk91/stdin
  STDOUT DEF C:\mydir\stdout

Muutettavat asetukset:

  STDIN   Stdin-datan lähdetiedosto.
  STDOUT  Stdout-datan kohdetiedosto.
  HOME    Käyttäjän kotihakemisto. Titokoneessa tätä ei käytetä, vaan
          kotihakemisto kysytään Javan virtuaalikoneen kautta itse
          käyttöjärjestelmältä.

Oletustiedostot kahdelle ensimmäiselle ovat stdin ja stdout käyttäjän työhakemistossa.

Jos yhteenveto Titokoneen käskykannasta ei tyydyttänyt tiedonjanoasi, lisää aiheesta löydät kurssin Tietokoneen toiminta kotisivuilta.


5. Järjestelmän hienosäätö ja laajentaminen

5.1 Asetustiedostot

Kun käyttäjä muuttaa asetuksia, Titokone tallentaa muutokset tämän kotihakemistoon tiedostoon titokone.cfg. Asetustiedosto ylikirjoittuu joka asetusmuutoksen jälkeen.

Mikäli Titokone on avattu jar-paketistaan, järjestelmän oletusasetukset löytyvät tiedostosta fi/hu/cs/titokone/etc/settings.cfg. Tämän tiedoston sisältö on seuraavanlainen:

   # Default settings. Running mode: commented (+1), one row at a time (+2),
   # but not animated (+4) compilation mode: commented (+1) but not
   # one happening at a time (+2). Stdin and stdout file paths given are
   # relative to the current working directory. 'Stdout use' describes that
   # the file should be used in append mode ('append') instead of
   # overwriting ('overwrite') it for every new run. Memory size is 2^9 =
   # 512 lines.
   Language = English
   Running mode = 3
   Compilation mode = 1
   Stdin file = stdin
   Stdin path = relative
   Stdout file = stdout
   Stdout path = relative
   Stdout use = append
   Memory size = 9

Asetustiedoston käsin muuttamiseen ei yleensä ole tarvetta. STDIN- ja STDOUT-tiedostojen polut tallentuvat tiedostoon kuitenkin aina ns. absoluuttisessa muodossa, kun ne on valittu Titokoneen käyttöliittymästä. Mikäli polku halutaan ilmaista suhteessa työhakemistoon, näin voidaan tehdä asettamalla kohdan "Stdin path" tai "Stdout path" arvoksi 'relative', kuten yllä.

Lisäksi, samoin jar-paketin sisällä fi/hu/cs/titokone/etc/-hakemistossa, sijaitsee kieliasetustiedosto languages.cfg. Tästä tiedostosta Titokone hakee luettelon järjestelmän osiksi lisätyistä kielitiedostoista, jotka luetellaan kielenvaihtovalikossa kielen nimen perusteella. Tällaiset kielitiedostot on sijoitettu fi/hu/cs/titokone/resources/-hakemistoon, niiden nimi on muotoa Translations_xx.class ja ne kuuluvat pakettiin fi.hu.cs.titokone.resources. Kielitiedosto muodostuu pareista muotoa "kielen nimi valikossa" = "xx". Arvon "xx" tulee olla kieltä kuvaava kaksikirjaiminen tunnus (tämä syötetään java.util.Localen konstruktorille). Oletuskielitiedoston sisältö on seuraavanlainen:

   Suomi = fi
   English = en

5.2 Uuden kielen tukeminen

Uuden kielen lisääminen Titokoneeseen tapahtuu antamalla käännösvastineet oletuskielenä toimivan kielen sanoille ja fraaseille. Oletuskielenä on englanti. Lisättävää kieltä varten kirjoitetaan ohjeiden mukainen Java-tiedosto, joka käännetään ja avataan Titokoneen käyttöliittymän kautta. Uuden kielitiedoston kirjoittaminen käy helpoiten ottamalla mallia olemassaolevasta kielitiedostosta. Avaa koneeltasi ensin tekstieditori, johon haet titokone.jar -paketin mukana tulleen tiedoston Translations_fi.java -tiedoston hakemistosta fi/hu/cs/titokone/resources. Tekstieditoriin aukeaa Javan ResourceBundle-kalustoa hyväksikäyttävä luokka, joka muodostuu 2-ulotteisesta Object-taulukosta ja sen palauttavasta metodista. Taulukon alkiot näyttävät seuraavilta:

   { "Fetch second operand from memory slot {0}.", "Nouda jälkimmäinen operandi muistipaikasta {0}."},
   { "Indirect memory addressing mode.", "Epäsuora muistiosoitus."},
   { "1: Fetch indexing value from memory slot {0}.", "1: Nouda indeksointiarvo muistipaikasta {0}."},

Jokainen rivi koostuu aaltosulkujen välissä olevasta oletuskielen avainarvosta ja sen käännösvastineesta. Uloimpien aaltosulkujen sisällä on kaksi lainausmerkeillä rajattua tekstikenttää, jotka on erotettu pilkulla toisistaan. Ensimmäisten lainausmerkkien sisällä on oletuskielinen käännösavain. Toisten lainausmerkkien sisällä on käännösvastine. Oma käännösvastine luodaan korvaamalla suomenkielinen teksti. Yleensä lauseen merkitys on jossain määrin pääteltävissä itse lauseesta. Käännöksiä helpottamaan Translations_fi -tiedostossa on kommenteilla kerrottu, mihin luokkaan kyseiset käännökset viittaavat. Jos käännettävän lauseen merkitys tuntuu epäselvältä, luokan lähdekoodista on mahdollista selvittää sen konteksti ja esimerkiksi käännökseen sijoitettavan muuttujan tarkoitus.

Allaolevan esimerkin käännöksissä esiintyy erikoismerkkijono, '{0}'. Kyseisen merkkijonon tilalle sijoitetaan muuttuja, joka liittyy käyttöliittymälle välitettävään viestiin. Esimerkin ensimmäisen rivin {0} sisältää muistipaikan numeron. Käännöstä tehdessä on mahdollista luoda uusi käännösvastine, jonka muuttuja ei olekaan rivin lopussa, esimerkiksi:

//Animator
{ "Fetch second operand from memory slot {0}.", "Nouda jälkimmäinen operandi muistipaikasta {0}."},
-->
//Animator
{ "Fetch second operand from memory slot {0}.", "Muistipaikasta {0} noudetaan jälkimmäinen operandi."},

Uusi kielitiedosto luodaan seuraavasti:

  1. Avaa Translations_fi.java.
  2. Tallenna tiedosto haluamaasi paikkaan haluamallasi nimellä, mutta .java-päätteisenä.
  3. Anna käännösvastineet suomenkielisten tekstien kohdalle.
  4. Sijoita muuttujat {0}...{n} mielekkäille paikoille lauseessa
  5. Poista tiedostosta rivi 4: 'package fi.hu.cs.titokone.resources;'.
  6. Vaihda luokan nimi vastaamaan antamaasi tiedoston nimeä.
  7. Käännä tiedosto esimerkiksi javac-komennolla
  8. Käynnistä Titokone
  9. Vaihda kielitiedosto

Voit myös lisätä uuden kielen pysyväksi osaksi järjestelmää, jolloin käännöstiedostoa ei enää tarvitse etsiä joka kerta uudelleen. Tallenna kohdassa 2 tiedosto hakemistoon fi/hu/cs/titokone/resources/ muiden käännöstiedostojen kanssa. Muuta luokan nimeksi rivillä

public class Translations_fi {

käännöskielesi ('xx') mukaan Translations_xx ja tallenna se tiedostoon Translations_xx.java. Korvaa 'xx' kohdekielesi ISO-koodilla (Javan Localen tukemat versiot ISO 639:stä). Esimerkiksi jos kääntäisit ohjelman norjaksi, koodi olisi 'no', saksan vastaava olisi 'de'. Älä poista tiedostosta (kohdan 4 mukaan) pakettimääreriviä, sillä nyt sitä tarvitaan.

Kun käännöksesi on valmis ja sille on käännetty .class-tiedosto, asenna se lisäämällä kieliasetustiedostoon fi/hu/cs/titokone/etc/languages.cfg rivi "kielen nimi valikossa" = "xx", jossa korvaat taas xx:n kielikoodillasi. Esimerkiksi "Deutsch = de". Ks. myös 5.1, asetustiedostot. Kun nyt käynnistät Titokoneen seuraavan kerran, uusi kieli on yhtenä vaihtoehtona valikossa.


6. Virhetilanteita

  1. Terminaali-ikkunaan tuleee eriskummallisia virheilmoituksia
  2. STDIN-tiedostoa ei voi lukea, mutten kyllä yrittänytkään
  3. Kääntäjä ei korosta virheellistä riviä
  4. Itseään muuttava koodi ei toimi?
  5. Miten pääsen muuttamaan koodia epäonnistuneen käännöksen jälkeen?
  6. Lähdekooditiedosto kirjoittui yli?
  7. Miten niin epäkelpo komento equ?
  8. Animointi ja rivittäin suoritus -outous
  9. Animaattorin SP ja FP, missä ne ovat?
  10. Rekisteristä R0 tulee pelkkää nollaa
  11. Ei mikään näistä ongelmista...

Näen ikkunassa, josta käynnistin Titokoneen, outoja Javan virheilmoituksia. Sovellus ei kuitenkaan vaikuta kaatuneen. Mistä on kyse?
Vastaus: Ongelmat johtuvat pääasiassa kuun väärästä asennosta. Eräänä osasyynä saattavat olla samanaikaisuusongelmat, joilta olisimme voineet kenties välttyä jos olisimme kuunnelleet tarkemmin Rinnakkaisohjelmistot-kurssilla; osan taas aiheuttavat Javan grafiikkakirjasto Swingin viat, joita emme pääse korjaamaan. Pahoittelumme, jättäkää satunnaiset virheilmoitukset tällä erää vain huomiotta.

Saan virheilmoituksen siitä, ettei STDIN-tiedostoa voida lukea, vaikka lataamani ohjelma ei edes yritä lukea sitä. Missä vika?
Vastaus: Ohjelma ilmoittaa vain, että mikäli tulevaisuudessa näillä asetuksilla joku TTK-91-sovellus yrittää lukea STDIN-laitteelta, luku epäonnistuu ellei jotain tehdä asialle. Virheilmoituksen jälkeen näytetään järjestelmän antama virheilmoitus tiedostoa luettaessa. Jos sovelluksesi tarvitsee STDIN-laitetta, korjaa tiedoston tilanne ja lataa sovellus uudelleen. Katso myös 3.5, TTK-91-ohjelman lataaminen.

Ohjelmaani oli jäänyt virheellinen rivi koodia; yritin käyttää määrittelemätöntä muuttujaa. Virheilmoitus tuli kyllä ruudulle, mutta rivi ei korostu. Mitä ihmettä?
Vastaus: käännöksen toisessa vaiheessa, objektikoodin luonnissa olevaa virheellistä riviä ei korosteta, jos virhe sattuu olemaan objektikoodin ensimmäisellä rivillä. Pahoittelemme bugia.

Tein valtavan hienon ohjelman, joka sisältää itseään muuttavaa koodia. Ensimmäisen kerran ajettuani ohjelman, muuttunut koodi jäi koodialueelle. Eihän oikeat koneet niin toimi?
Valitettavasti Titokoneen versiossa 1.0 on bugi, jonka takia koodialuetta ei piirretä uudelleen uudelleenlatauksen yhteydessä. Itseään muuttanut koodi näkyy tästä syystä väärin, vaikka se on koneen sisäisesti ladattu uudelleen oikein.

Käännös päättyi virheeseen ensimmäisellä kierroksella, mutta en pääse muokkaamaan koodia! Virheen aiheuttanut rivi pysyy valittuna.
Virheen jälkeen Titokone näyttää vielä virheeseen johtaneen lopputilanteen. Kun painat jatka-nappia tai rivinvaihtonäppäintä, käännöksestä siirrytään takaisin lähdekoodinäkymään, jossa voit muokata koodia.

Avasin useita lähdekooditiedostoja Titokoneessa, muokkasin niistä paria ja nyt joku tiedostoista kirjoittui toisen päälle! Olenko paranoidi?
Et ole, vaan erittäin ikävä bugi, jota emme Titokoneen versiosta 1.0 saaneet paikannettua, aiheuttaa joskus tällaisen ylikirjoittumisen. Ongelman voi välttää muokkaamalla tiedostoja muualla (suuremmat muokkaukset tulisi joka tapauksessa tehdä toisaalla) tai käsittelemällä Titokoneella vain yhtä tiedostoa kerrallaan. Pahoittelemme kovasti. Laskuharjoitusten pitäjälle voi näyttää tämän osan käyttöohjeesta, mikäli hän ei ota uskoakseen "Titokone söi kotitehtäväni!" -selitystäsi. (Tämä selitys todennäköisesti toimii vain kerran.)

Saan käännösvirheen "epäkelpo komento dc" (tai ds tai equ), kun käytän nähdäkseni ihan oikein muotoa "muuttuja dc 333333333333333"
Kun jälkimmäinen luku on riittävän pitkä, kääntäjä ei näe siinä kelvollista dc-komentoa (suurin mahdollinen luku DC:lle on 2^31-1, eli 2147483647), vaan yrittää tulkita komentoa muodossa "muistiviite komento parametrit", mistä outo virheilmoitus johtuu. Virheilmoituksen selventäminen on parannuslistalla Titokoneen seuraavaa versiota varten.

Kun klikkaan animointiasetuksen päälle, rivittäin suoritus menee samalla myös päälle. En saa riveittäin suoritusta pois päältä ilman, että animointikin lakkaa. Missä on vika?
Animoinnin seuraamisen helpottamiseksi ja synkronointiongelmia vähentääksemme päätimme, että animointi tehdään rivi kerrallaan. Tästä syystä riveittäin suorituksen asetus vaaditaan aina asetetuksi yhdessä animoinnin kanssa.

Rekisteri R0 ei toimi? Latasin luvun 14 rekisteriin R0, nyt yritän saada sen sieltä pois, mutta sieltä tulee vaan nollaa. Johtuuko tämä kahden komplementista?
Johtuen TTK-91 määrittelyistä, rekisterille R0 on varattu erikoismerkitys; kun se on toisena parametrinä, sieltä palautetaan aina arvo 0, vaikka sisältö olisi eri. Pahoittelemme mahdollista sekaannusta.

Animointi-ikkunassa ei ole SP:tä eikä FP:tä!
SP:n toinen nimi on R6 ja FP:n R7. Ne ovat animointi-ikkunassa tällä nimellä; tosin tämä voidaan muuttaa käännöstiedostoista tarvittaessa.

Parannusehdotuksia, ongelmia?
Mikäli kohtaamasi virhetilanne ei löytynyt tästä, ole hyvä ja ilmoita siitä esimerkiksi jollekin Tietokoneen toiminta -kurssin luennoijalle ja pyydä välittämään viesti eteenpäin. Bugiraportteja otetaan myös vastaan.
