Katselutilavuus ja tilavuuden leikkaus

[Hearn & Baker 94: 447-449, 456-463]

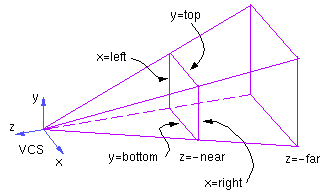

Kolmiulotteinen näkymä rajataan katselutilavuudella (view volume). Alla olevassa kuvassa on esitetty katselutilavuus. Keskusprojektion yhteydessä käytetään katkaistua pyramidia (frustum view volume).

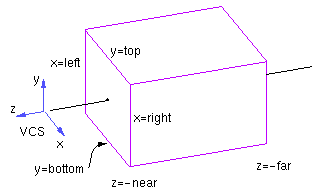

Yhdensuuntaisprojektion katselutilavuus on suuntaissärmiö (parallelipided view volume).



Leikkaus suoritetaan katselutilavuuden avulla. Kaksiulotteiset Cohen-Sutherland -jananleikkaus ja Sutherland-Hodgman -monikulmionleikkaus voidaan muuntaaa suhteellisen yksinkertaisesti myös kolmiulotteiseen grafiikkaan. Leikkaus suoritetaan katselutilavuuden jokaisella kuudella tahkolla peräkkäin.


(Kuvien lähde: University of Toronto)



JK 31.1.1997
